横流式冷却塔(crossfolw cooling tower)水流从塔上部垂直落下,空气水平流动通过淋水填料,气流与水流正交的冷却塔。
定义:可将水冷却的一种装置。水在其内与流过的空气进行热交换、质交换,致使水温下降。
分类
逆流式和横流式
1)按噪声等级分为:普通型(P)、低噪声型(D)、超低噪声型(C)、工业型(G)

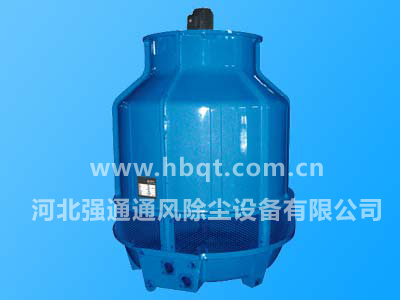

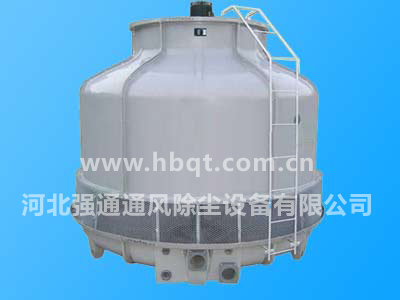

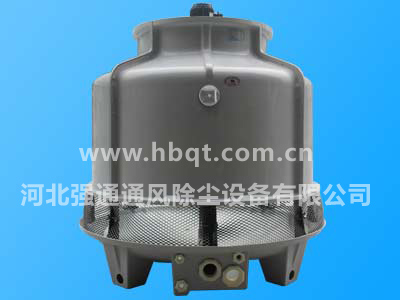

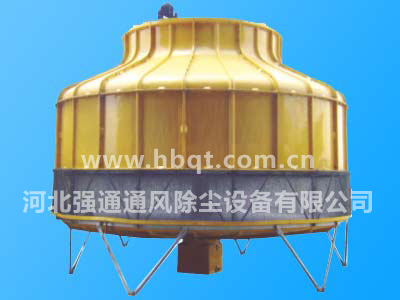

2)根据塔体结构分类有方形塔和圆形塔。
设计选用要点
施工、安装要点:
1)冷却塔安装过程中应注意防火,严禁在塔体及其邻近使用电焊(或气割)等明火,也不允许在场人员吸烟等。如动用明火,应采取相应的安全措施。
2)冷却塔基础应保持水平,要求支柱与基面垂直,各基面高差不超过±1mm。中心距允许偏差 为±2mm。
3)塔体拼装时,螺栓应对称紧固,不允许强行扭曲安装,拼装后不得漏水、漏气。
4)冷却塔塔脚与基础预埋钢板需直接定位焊接,预埋钢板应水平、牢固。 5)冷却塔零部件在运输、存放过程中,其上不允许压重物,不得暴晒,且注意明火。
6)冷却塔进、出水管及补充水管应单独设置管道支架,避免将管道重量传递塔体。
7)风机叶片应妥善保管,防止变形。电机及传动件应上油,在室内存放。 8)为避免杂物进入喷嘴、孔口,组装前应仔细清理。
9)冷却塔安装完毕后,应清理管道、填料表面、集水盘等污垢及塔内遗物,并进行系统清洗。
10)风机组装要求
(1)风机叶尖与风筒内壁径向间隙应保持均匀,其间隙为0.0075D(D 为风机直径),但最小间隙不应小于8mm;
(2)叶片安装角度应一致;
(3)风机接线盒应密封、防腐;引线须下弯,以防水、汽进入盒内; (4)检查风机转动是否平稳,声音是否正常,从塔顶往下看叶片应顺时针旋转;
(5)试运转时,当电流超过额定电流时应立即停机,宜控制在0.90~0.95的额定值;
(6)安装完成后,用油布覆盖风机,以防脏物进入和日晒雨淋。
