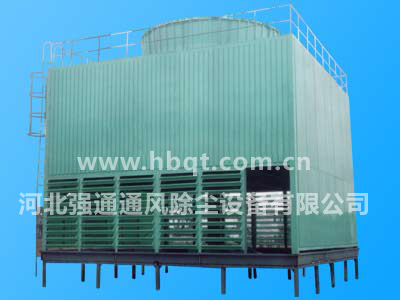

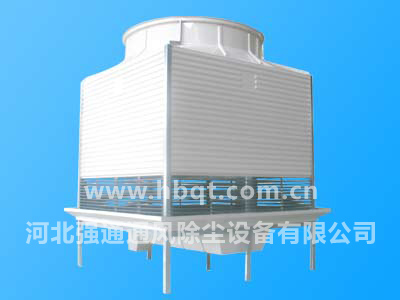

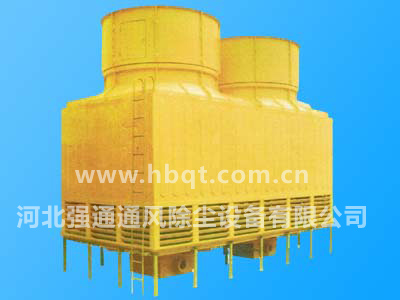

方型逆流式冷却塔
逆流式冷却塔水流在塔内垂直落下,气流方向与水流方向相反的冷却塔。
定义:可将水冷却的一种装置。水在其内与流过的空气进行热交换、质交换,致使水温下降。

分类:逆流式和横流式  逆流式冷却塔
1)按噪声等级分为:普通型(P)、低噪声型(D) 、超低噪声型(C)、工业型(G)
2)根据塔体结构分类有方形塔和圆形塔。
设计选用要点:
1)冷却塔应冷效高、能耗省、噪声低、重量轻、体积小、寿命长、安装维修简单、飘水少。
2)选用的成品冷却塔应符合《玻璃纤维增强塑料冷却塔第2部分:大型玻璃纤维增强塑料

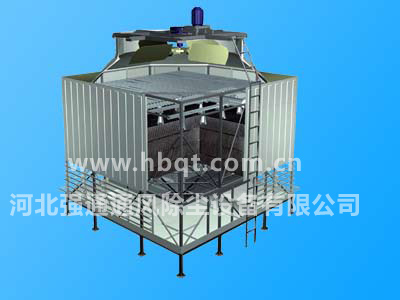

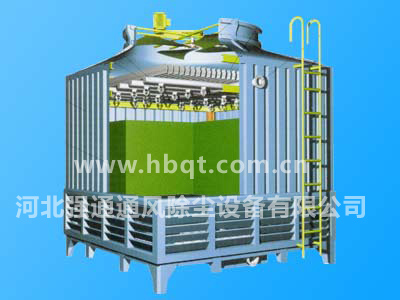

冷却塔》 GB 7190.2-1997中要求。  逆流式冷却塔结构图
3)如设计工况与低温型冷却塔的标准工况的规定差距较大时,应根据产品样本中提供的热
力性能曲线选定。
4)制造厂家所提供的热力性能曲线,如采用模拟塔上的试验数据整理绘制,则应根据模拟
塔的试验条件与设计塔的运行条件的差异,对模拟塔的试验数据进行修正,修正系数0.80~1.00。
5)冷却塔的位置,应与建筑物保持一定间距,并避免布置在热源、废气和烟气排放口附近,如不能满足上述要求时,应采取技术措施,同时对热力性能进行校核。
6)循环冷却水中应不含油类及对玻璃钢溶蚀的物质,水的浊度不应大于50mg/L。并应采取灭藻及水质稳定措施。
7) 设计循环水量不宜超过成品冷却塔的额定水量,如循环水量达不到额定水量的80% 时,应对选定的冷却塔配水系统进行校核。
8)冷却塔的数量宜与空调制冷机组数量相匹配。
9)根据《城市区域环境噪声标准》GB3096-1993中对民用建筑噪声控制要求,可通过噪声的空间 衰减计算,选定低噪声或超低噪声冷却塔,如仍不能满足环境噪声指标时,应进一步采取降噪措施。
10)宜在冷却塔附近加设屋顶消火栓和冲洗设施,作为灭火和冲洗淋水填料和塔体内沉积物之用。
11)冷却塔材质应选用阻燃型,并符合防火要求,应在主要设备表和订货合同中标明。
12)选用成品冷却塔时,应注意电气控制的配合和协调。
施工、安装要点:
1)冷却塔安装过程中应注意防火,严禁在塔体及其邻近使用电焊(或气割)等明火,也允许在场人员吸烟等。如动用明火,应采取相应的安全措施。
2)冷却塔基础应保持水平,要求支柱与基面垂直,各基面高差不超过±1mm。中心距允许差 为±2mm。
3)塔体拼装时,螺栓应对称紧固,不允许强行扭曲安装,拼装后不得漏水、漏气。
4)冷却塔塔脚与基础预埋钢板需直接定位焊接,预埋钢板应水平、牢固。   5)冷却塔零部件在运输、存放过程中,其上不允许压重物,不得暴晒,且注意明火。
6)冷却塔进、出水管及补充水管应单独设置管道支架,避免将管道重量传递塔体。
7)风机叶片应妥善保管,防止变形。电机及传动件应上油,在室内存放。   8)为避免杂物进入喷嘴、孔口,组装前应仔细清理。
9)冷却塔安装完毕后,应清理管道、填料表面、集水盘等污垢及塔内遗物,并进行系统洗。
10)风机组装要求
(1)风机叶尖与风筒内壁径向间隙应保持均匀,其间隙为0.0075D(D 为风机直径),但最小间隙不应小于8mm;
(2) 叶片安装角度应一致;
(3)风机接线盒应密封、防腐;引线须下弯,以防水、汽进入盒内;   (4)检查风机转动是否平稳,声音是否正常,从塔顶往下看叶片应顺时针旋转;
(5)试运转时,当电流超过额定电流时应立即停机,宜控制在0.90~0.95的额定值;
(6)安装完成后,用油布覆盖风机,以防脏物进入和日晒雨淋。
